Ventilasjonssystem med positivt trykk: Dr. Gordie Jones’ konsept

Kunde-historier fra Silverridge and Pfister gård i Ontario, Canada

Positivt trykk eller helårshybridventilasjon av Dr. Gordie Jones er et ventilasjonskonsept hvor fjøset er mekanisk ventilert deler av året og naturlig ventilert resten av året. Det er en kombinert hybrid med både naturlig og mekanisk ventilasjon. Temperatursvingningen i løpet av året kan lett justeres med dette ventilasjonskonseptet. Det er derfor det kalles “en hybrid for alle årstider”.

Dr. Gordie Jones sa, “Det spiller ingen rolle hvor du er i fjøset, alle kyrne har nå den samme friske luften’’. Ettersom dette konseptet tilpasser fjøset til temperaturforholdene og årstidene, justeres ventilasjonsutstyret i fjøset i tre forskjellige stadier: når temperaturen når over +20 grader Celsius, i mildvær (mellom -5 til +19 grader), og kaldt vær (lavere enn -5 grader Celsius).

Vi har implementert det mekaniske trykkventilasjonssystemet i enkelte melkefjøs. Det siste er på Pfister gård, Ontario, Canada, som nettopp har installert systemet på forsommeren 2022. Silverridge gård, Ontario i slutten av 2021. Nå skal vi dele disse kunde-historiene, hvordan systemet fungerer, og høre bøndenes historier.

Mekanisk trykk-ventilering – slik fungerer det

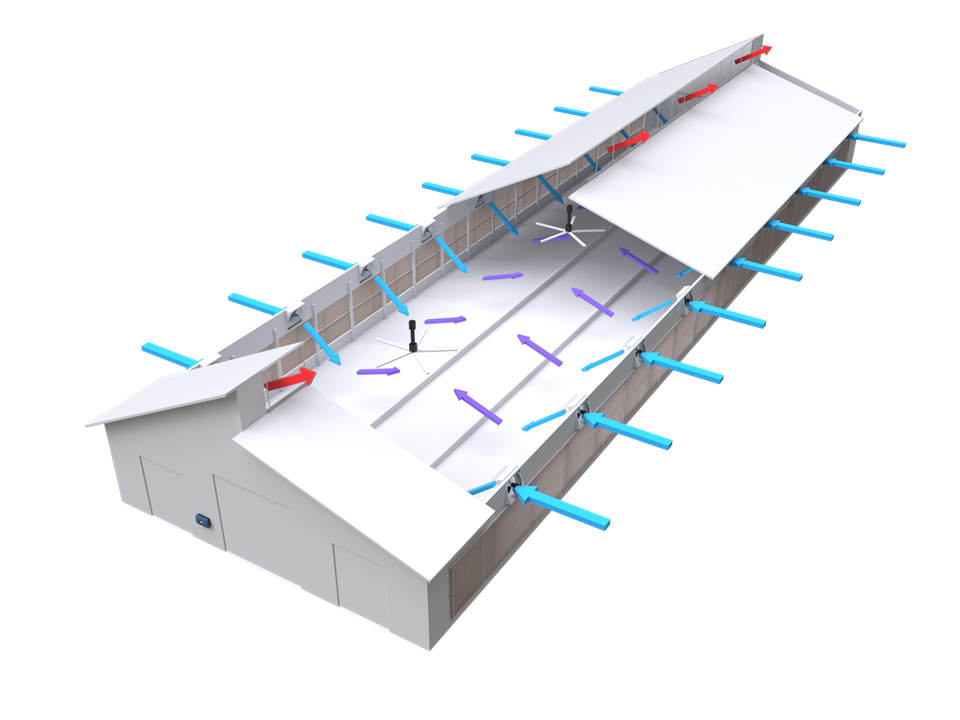

Over +20 grader

Det positive trykket skjer når temperaturen stiger høyere enn +20 grader Celsius. Under disse temperaturforholdene slås 50'' resirkulasjonsviftene seg på. Disse er installert i tilt posisjon på begge langsidene over ligge båsene. I mens lukkes alle gardinene på sideveggene. Med dette oppsettet skyver viftene frisk luft over ligge båsene, og gir kyrne en kjølende effekt når de hviler. På disse to gårdene fungerer BF 50 SuperFlow-viftene som trykkvifter. Det lange luftkastet til viftene gir kyrne en kjølende effekt i hele gangarealet. Både på Silverridge og Pfister gård ble trykkviftene BF 50 installert i fjøs med seks rader. Enkelte Big Air PÜRe-takvifter er installert under møne, men de er avslått om sommeren. Møne er helt åpen, og utluften går opp gjennom midten. Møne bruker enkeltgardiner, så åpningen reguleres gjennom gardinene.

Se tegningene over og under for å forstå justeringene i forskjellige temperaturforhold.

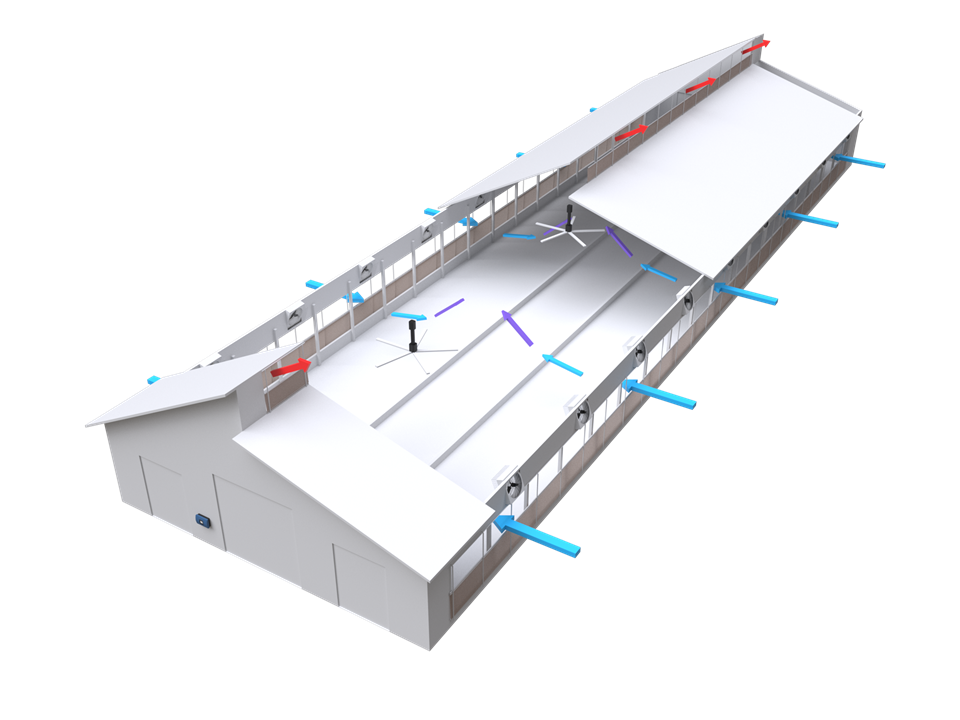

Mildt vær fra -5 til +19 grader Celsius

I dette temperatur området gjelder prinsippet for naturlig ventilasjon, slik at sideveggens gardiner er delvis lukket til helt åpen, og ingen resirkuleringsvifter er slått på. Våre Big Air PÜRe-takvifter kan kjøre ved behov . Dette for å få luft blandet nedover, og for å varme opp bygningen til innstilt nivå. Møne er delvis lukket til helt åpen, slik at frisk luft fra utsiden kommer inn fra sideveggene og går opp gjennom møne.

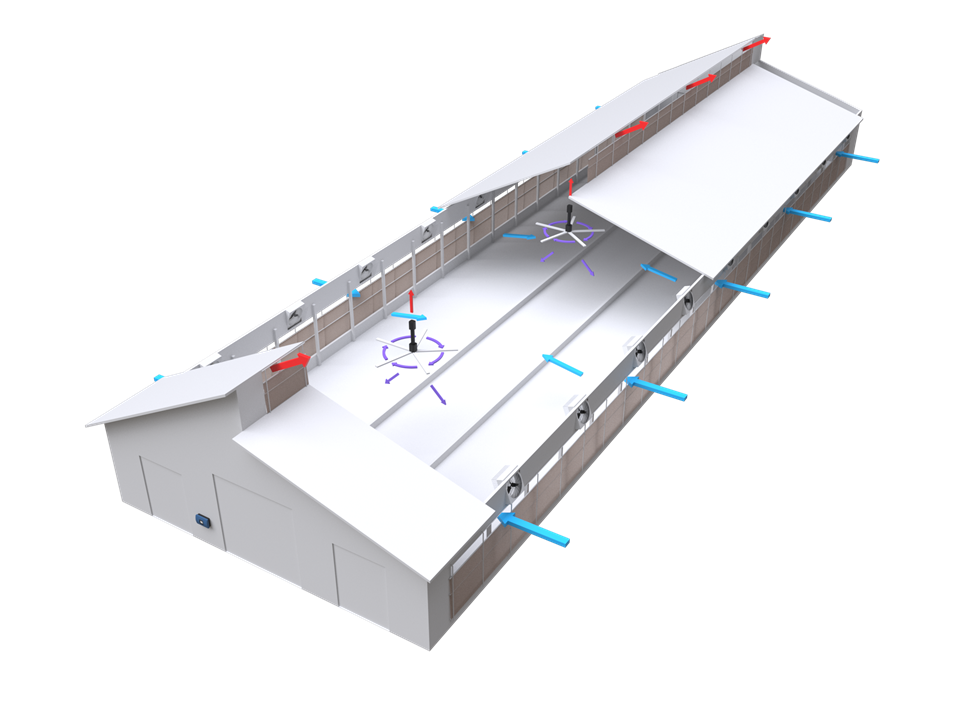

Kaldt vær, under -5 grader Celsius

Ved kaldt vær er gardinene på sideveggene delvis åpne og åpningen er justerbare etter værforholdene utenfor. Med dette oppsettet vil det fortsatt komme noe frisk luft inn i fjøset. Mønet er delvis åpen, slik at varm luft og fuktighet kan komme ut. Både møne og sideveggens gardiner er regulert for å gi fire kontinuerlige luft skifter i timen. Her er også enkeltgardinen fullt justerbar for å hindre at snø og nedbør kommer inn i fjøset. HVLS-viftene, våre Big Air PÜRe-takvifter slås på og roterer langsomt, skyver blandet luft nedover og varmer bygningen til innstilt nivå.

Fordeler med systemet

• Alle kyr i fjøset har like frisk luft og god lufthastighet, akkurat der de trenger det.
• I løpet av fuktige sommerdager viser ikke kyrne tegn til varmestress.
• Dette er bedre egnet for lange fjøs, ettersom luftbanen i fjøset er kort. Med mekanisk trykk ventilasjon er det en bedre fordeling av frisk luft i alle deler av fjøset.
• Driftskostnadene tilsvarer de for naturlig ventilerte fjøs med assisterte resirkulasjonsvifter og nesten ¹/₃ av tunnel og krysstunnelventilering.
• Hindre at gjødsel fryser i løpet av vinteren.
• Sammenlignet med tunnelventilerte fjøs er det ingen punktering av luft når døren er åpen.
• Ingen strømgenerator er nødvendig for viftene, hvis det oppstår et strømbrudd i løpet av sommeren. Fjøset vil kun kjøre i naturlig ventilasjonsmodus.
• Lysmøne gir også naturlig lys til forgangen.

På Silverridge-gården var eieren fornøyd ettersom mengden halm som kreves for å opprettholde en tørr bås om sommeren har sunket med drastiske 80 %. Dette har hatt en stor positiv innvirkning på økonomien.

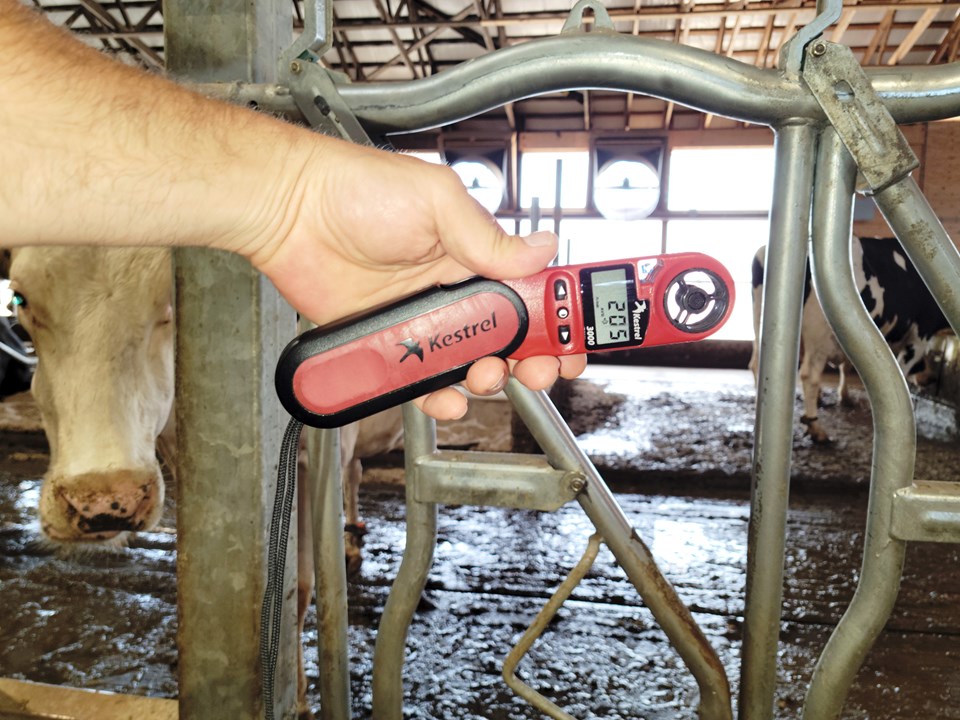

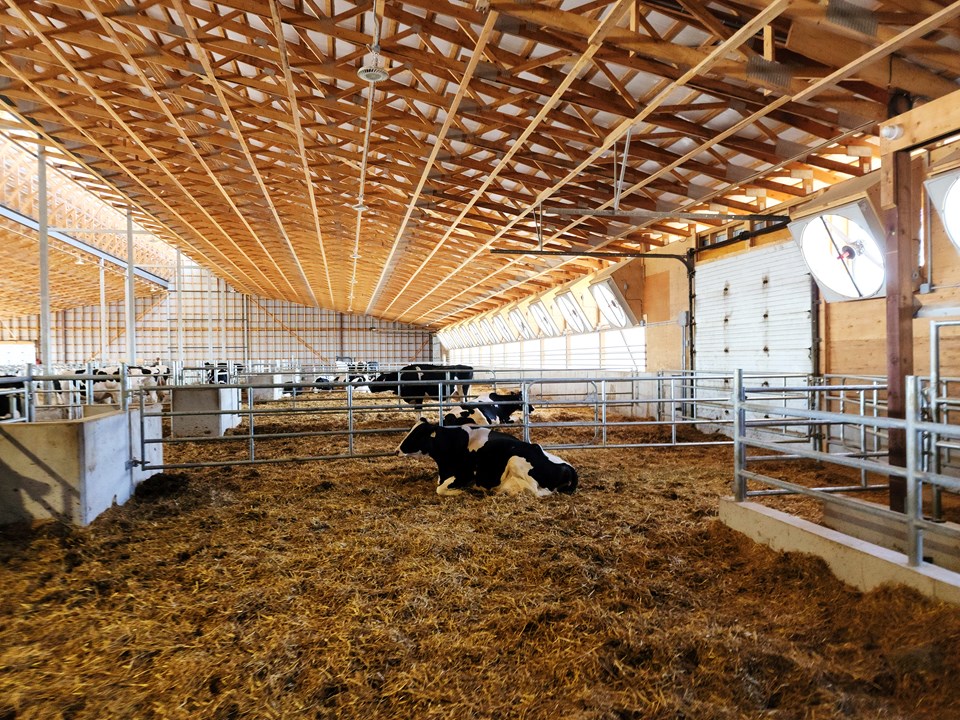

På denne gården har eieren skiftet den naturlig ventilerte eldre delen av bygningen med et mekanisk over trykks anlegg ved å sette opp noen 36” trykkvifter på begge sideveggene. Den eldre delen er et fjøs med 4 rader. De har også laget en utvidelse ved å lage et nytt fjøs med 6 rader og installere noen 50’’ resirkulasjonsvifter på sideveggene (BF 50 trykkvifter). I løpet av sommeren føler bonden luftbevegelse med høy hastighet i båsene.

Dan Dykxhoorn, eieren av Silverridge-gården, sier ‘’Vi har brukt 80 % mindre halm i båsene i sommer når trykkviftene er slått på.’’

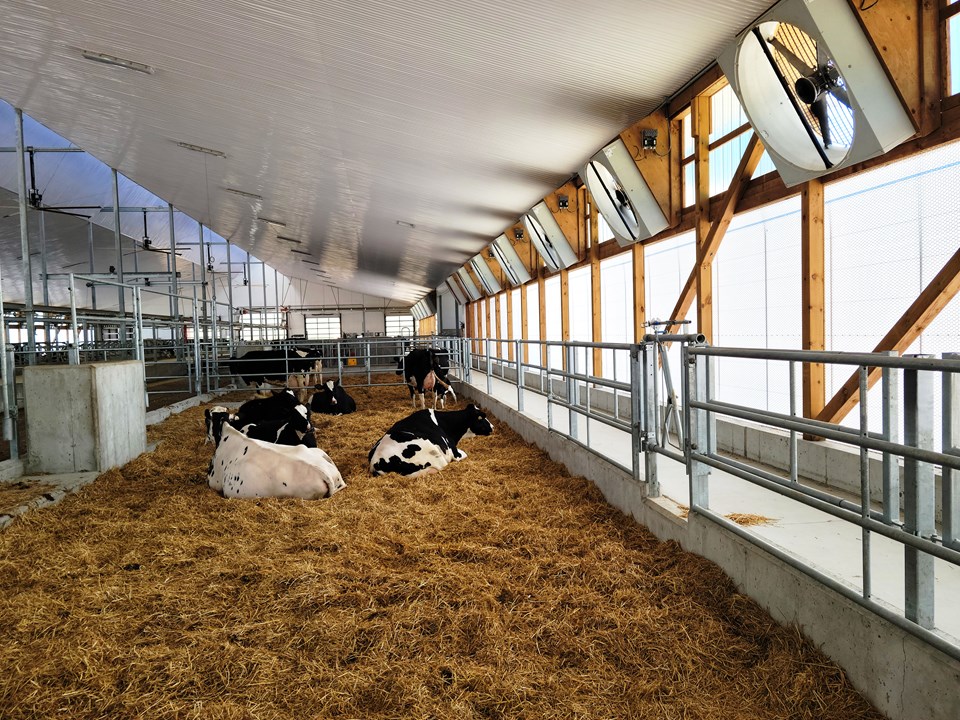

På Pfister gården bruker de BF 50 SuperFlow med variable PM-motorer. Her merker bonden den konkrete fordelen ettersom viftene er tilpasset kyrnes ventilasjonsbehov med en myk overgang – alltid med riktig lufthastighet.

“Vi elsker dette fordi systemet har oppfylt alle våre forventninger. Det er også komfortabelt inne i fjøset, vi koser oss når vi jobber her, selv når det er veldig varmt ute. Det er absolutt ingen fluer her i fjøset!’’ sier bøndene - Hans, Ashley og Marco Pfister.
